Існує декілька критеріїв, за якими класифікуються Wi-Fi антени. Перш за все, їх поділяють за робочим діапазоном, діаграмою спрямованості сигналу, коєфіцієнтом підсилення та за середовищем використання. Розглянемо детальніше основні різновиди антен, їх конструкцію та призначення.
Частотний діапазон Wi-Fi антен
Частотний діапазон — один із ключових параметрів Wi-Fi антени, що визначає, на яких хвилях вона здатна працювати. Вибір діапазону напряму впливає на дальність покриття, швидкість передачі даних і стійкість з’єднання.
Діапазон 2,4 ГГц вважається класичним і найбільш поширеним. Його хвилі мають велику довжину, тому краще проходять крізь стіни й перешкоди. Це робить його зручним для квартир і будинків із багатьма кімнатами. Однак цей діапазон часто перевантажений: його використовують і сусідські Wi-Fi мережі, і Bluetooth, і навіть побутові пристрої на кшталт мікрохвильових печей. Як наслідок, швидкість у 2,4 ГГц нижча, а стабільність може страждати від завад.
Діапазон 5 ГГц дає значно більшу пропускну здатність і дозволяє працювати на високих швидкостях. Тут є більше вільних каналів, тому ризик перешкод нижчий. Проте сигнал має меншу дальність і слабше проходить крізь товсті стіни. Цей діапазон чудово підходить для швидкісного інтернету в межах однієї кімнати або для офісів із відкритим плануванням.
Діапазон 6 ГГц з’явився з приходом стандартів Wi-Fi 6E та Wi-Fi 7. Він майже повністю вільний від старих завад, пропонує найбільшу кількість каналів і високу пропускну здатність. Проте через фізичні властивості хвиль сигнал 6 ГГц ще менш «далекобійний», ніж 5 ГГц, тому найкраще підходить для сучасних квартир і офісів із кількома вузлами або Mesh-системою.

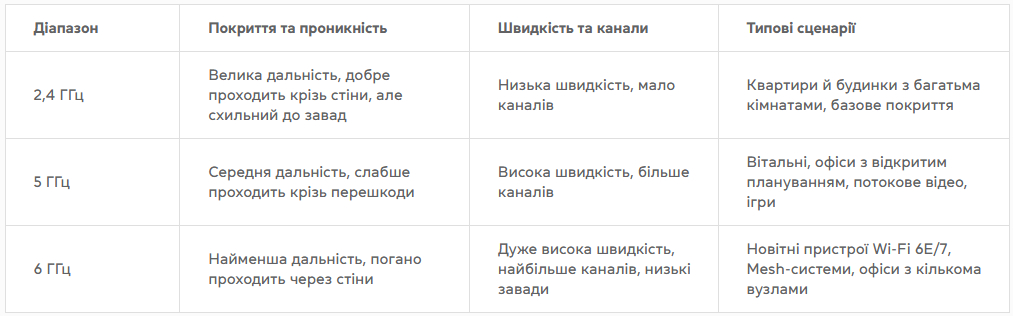

Таким чином, 2,4 ГГц — це дальність і проникність, але менші швидкості; 5 ГГц — швидкість і стабільність на коротких відстанях; 6 ГГц — максимум можливостей для новітніх пристроїв, але з акцентом на багатовузлове покриття. У більшості сучасних точок доступу використовуються двох- або тридіапазонні антени, що дозволяють автоматично підключати пристрої до оптимальної частоти залежно від відстані й навантаження.
Коефіцієнт підсилення антен: що таке dBi та dBm
Коефіцієнт підсилення — це характеристика, яка показує, наскільки ефективно антена концентрує випромінювану енергію у певному напрямку. Він вимірюється в dBi (децибели відносно ідеального ізотропного випромінювача, який розподіляє сигнал рівномірно в усі сторони). Наприклад, антена з підсиленням 9 dBi не «створює» додаткової потужності, а просто стискає діаграму спрямованості, концентруючи ту ж енергію вужчим променем, що дозволяє досягати більшої дальності. Чим вищий dBi — тим далі сигнал «дострілює», але при цьому охоплення в ширину чи висоту зменшується.
Важливо не плутати dBi з dBm. Якщо dBi характеризує лише властивості антени, то dBm — це одиниця вимірювання абсолютної потужності сигналу, де 0 dBm дорівнює 1 мВт. Потужність передавача вказується саме в dBm (наприклад, Wi-Fi модуль може мати вихідну потужність 20 dBm, що приблизно дорівнює 100 мВт). Сумарний ефективний рівень випромінювання визначається як поєднання цих двох величин: вихідна потужність у dBm + підсилення антени в dBi = так звана EIRP (Effective Isotropic Radiated Power). Саме EIRP показує, наскільки сильний сигнал «бачитиме» приймач на певній відстані.
Для прикладу: якщо точка доступу передає з потужністю 20 dBm і має антену з підсиленням 5 dBi, то загальний рівень випромінювання становитиме 25 dBm. Це означає більш стабільний сигнал і більшу дальність у порівнянні з тією ж потужністю, але без підсилення. Проте варто враховувати, що законодавство в багатьох країнах обмежує максимальне EIRP для Wi-Fi (наприклад, у діапазоні 2,4 ГГц зазвичай до 100 мВт ≈ 20 dBm + антена не більше 6–7 dBi).
Діаграма спрямованості Wi-Fi антени
Всеспрямована антена (omnidirectional) рівномірно випромінює радіосигнал у всі напрямки в горизонтальній площині. Простіше кажучи, така антена забезпечує кругове покриття на 360° навколо себе. Вертикальна діаграма спрямованості при цьому порівняно вузька (приблизно 25°), тому сигнал краще розповсюджується по горизонталі, ніж вгору або вниз. Всеспрямовані антени зазвичай виконані у вигляді вертикального стержня (штирьова або так звана “rubber duck” антена) і встановлюються вертикально для максимального охоплення. Їх коефіцієнт підсилення, як правило, нижчий, ніж у спрямованих моделей, зате покриття поширюється в усіх напрямах.
Завдяки такому всебічному охопленню, омні-антени є найпоширенішими у побутових і офісних застосуваннях. Типовий домашній Wi-Fi роутер оснащений саме всеспрямованими антенами – внутрішніми або зовнішніми – щоб забезпечити сигналом усі кімнати навколо. Такі антени використовуються і в інших клієнтських пристроях: ноутбуках, смартфонах (де вони вбудовані), USB-адаптерах тощо. Радіус дії залежить від потужності передавача і підсилення антени: стандартні маршрутизатори покривають квартиру чи невеликий будинок, тоді як спеціальні високочутливі омні-антени на відкритому просторі можуть забезпечити стабільний прийом на відстані до сотень метрів. Втім, варто пам’ятати, що всеспрямовані антени випромінюють сигнал і в небажані сторони, тому в умовах міста можуть більше піддаватися перешкодам від сусідніх мереж чи пристроїв на тих самих частотах.

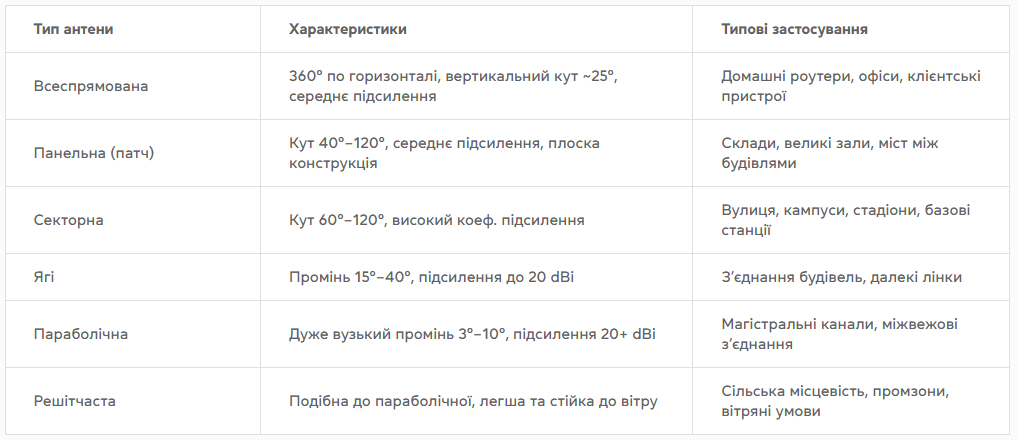

На відміну від всеспрямованих, спрямовані антени концентрують енергію сигналу в конкретному напрямку або секторі. Це дозволяє досягти значно більшої дальності зв’язку та вищого рівня сигналу на приймачі, оскільки потужність не “розпорошується” по колу, а спрямована в потрібну сторону. Спрямовані антени поділяються на декілька підтипів за шириною променя та конструкцією випромінювача: від відносно ширококутних панельних антен до вузькоспрямованих антен для далеких точка-точка з’єднань.
Панельні (плоскі) антени. Забезпечують широким, але направленим сигналом з горизонтальним кутом розгортки приблизно 40°–120°. Використовуються для покриття певної зони в приміщенні або на території, а також для точка-точка зв’язку на середніх відстанях.
Секторні антени. Це різновид панельних антен з високим підсиленням і відносно вузьким сектором покриття, зазвичай 60°–120°. Застосовуються на базових станціях і точках доступу для зовнішніх мереж, коли потрібно покрити значну територію, розділивши її на сектори.
Антени Ягі. Класична вузькоспрямована антена з вузьким променем (~15°–40°), здатна передавати сигнал на кілька кілометрів. Використовується для з’єднання віддалених об’єктів.
Параболічні (тарілчасті) та решітчасті антени. Забезпечують дуже вузький і сфокусований промінь (3°–12°) та високий коефіцієнт підсилення (20–30 dBi). Використовуються для далекобійних лінків точка-точка на десятки кілометрів. Решітчасті антени краще витримують вітер.
Поляризація: однополяризаційні та двополяризаційні антени
Поляризація сигналу визначає орієнтацію електромагнітної хвилі — вертикальну, горизонтальну або кругову. Для якісного з’єднання важливо, щоб поляризація передавача і приймача збігалася, інакше виникають втрати.
Однополяризаційні антени працюють лише з однією поляризацією, зазвичай вертикальною або горизонтальною. Вони простіші й дешевші, але здатні передавати лише один просторовий потік і менш стійкі до багатопроменевого поширення, характерного для офісів чи квартир із великою кількістю відбиттів. Такі антени підходять для бюджетних рішень або простих містків «точка-точка» з невеликою кількістю користувачів.
Двополяризаційні антени поєднують одразу дві взаємно ортогональні поляризації, зазвичай вертикальну й горизонтальну або ж розташовані під кутом ±45°. Завдяки цьому вони підтримують сучасні технології MIMO та MU-MIMO, що дозволяє передавати кілька потоків даних одночасно, збільшувати пропускну здатність і забезпечувати стабільніший прийом у складних середовищах. Саме двополяризаційні антени ефективно використовують відбиті сигнали, краще витримують зміну положення клієнтського пристрою та значно підвищують ємність мережі при великій кількості підключень. Хоча вони дорожчі й складніші у виробництві, для сучасних точок доступу, секторних систем і далекобійних лінків їхнє застосування практично обов’язкове.
Важливо не плутати: Dual-pol ≠ dual-band. Перше — про дві поляризації, друге — про роботу на двох діапазонах (2.4/5/6 ГГц).
Отже, якщо для приватного користувача чи невеликого офісу достатньо однополяризаційних антен у стандартному роутері, то у високонавантажених мережах, на стадіонах, у торгових центрах чи при організації професійних з’єднань «точка-точка» оптимальним вибором завжди будуть двополяризаційні рішення.
Використання антен: приміщення vs відкрита площа
Умови експлуатації Wi-Fi антени значною мірою впливають на її вибір. Одне й те саме обладнання може чудово працювати всередині квартири, але виявитися непридатним для встановлення надворі. Тому всі моделі поділяють на внутрішні та зовнішні, і різниця між ними полягає не лише у формі чи дизайні, а й у конструктивних особливостях, матеріалах та витривалості до навколишнього середовища.
Внутрішні антени (indoor) зазвичай компактні та менш захищені від механічних чи кліматичних впливів. Вони орієнтовані на офісні та житлові приміщення, де головним завданням є рівномірне розподілення сигналу у межах кімнат або поверхів. У багатоповерхових будинках такі антени зручні тим, що їх можна встановити у центральних точках і покрити кілька рівнів одночасно. У приміщенні сигнал часто відбивається від стін та меблів, і сучасні антени з підтримкою MIMO здатні використовувати ці відбиття на користь, покращуючи стабільність зв’язку.
Зовнішні антени (outdoor), на відміну від внутрішніх, створені для роботи в складних умовах. Вони мають захищені корпуси, стійкі до опадів, сонячного проміння та вітру, а також міцні кріплення для монтажу на дахах, щоглах чи стінах будівель. Такі антени застосовуються для покриття дворів, вулиць, парків або великих територій, а також для організації бездротових мостів між будівлями. Встановлення на відкритому просторі дає можливість використовувати антени з вищим коефіцієнтом підсилення і отримати стабільний сигнал на значних відстанях.
Антени для малої та великої кількості користувачів
Вибір антени залежить не лише від відстані чи умов використання, але й від кількості пристроїв, які будуть одночасно підключені до мережі. Wi-Fi — це спільний ресурс, і що більше клієнтів підключається до однієї точки доступу, то сильніше вони «ділять між собою» ефірний час і пропускну здатність. Правильний підбір антен допомагає уникнути перевантажень і зробити мережу стабільною як для кількох гаджетів, так і для сотень користувачів.
Для невеликої кількості клієнтів — наприклад, у квартирі чи приватному будинку, де працює від одного до трьох користувачів, — достатньо звичайної всеспрямованої антени у домашньому роутері. Якщо пристроїв трохи більше, краще обирати маршрутизатор із підтримкою двох діапазонів (2,4 і 5 ГГц) та технології MIMO, яка дозволяє передавати кілька потоків даних паралельно. У такому випадку навіть кілька антен у корпусі звичайного роутера забезпечать якісний зв’язок для смартфонів, ноутбуків та телевізора одночасно.
Для великої кількості користувачів — у конференц-залах, торгових центрах, офісних комплексах або на стадіонах — вимоги зовсім інші. Тут однієї антени вже недостатньо: потрібна система з кількох точок доступу та правильно підібраних антен. Найчастіше використовуються секторні або панельні моделі, які розбивають простір на зони. Кожен сектор працює на своєму каналі, що знижує взаємні завади і дозволяє рівномірно розподілити навантаження між користувачами. Такий підхід збільшує ємність мережі та робить її стійкою навіть при сотнях одночасних підключень.
Mesh-системи — це проміжний варіант між домашнім і корпоративним підходом. Вони складаються з кількох взаємопов’язаних вузлів, кожен із яких має власні антени (часто дво- або тридіапазонні з підтримкою MIMO). Усі вузли утворюють єдину безшовну мережу: користувач переміщується по квартирі чи офісу й автоматично переключається між точками без втрати з’єднання. Mesh чудово підходить для приватних будинків із кількома поверхами, великих квартир або малих офісів, де звичайного роутера вже замало, але встановлювати професійні секторні системи ще зарано. При цьому кожен вузол працює всеспрямовано, а сама мережа масштабується — можна додавати стільки точок, скільки потрібно для рівномірного покриття.
VSWR: що це і чому важливо
VSWR (Voltage Standing Wave Ratio, коефіцієнт стоячої хвилі) — це показник того, наскільки добре антена узгоджена з передавачем або приймачем на конкретній частоті. Якщо антена й радіомодуль «працюють на різних хвилях», частина енергії замість випромінювання у простір повертається назад у передавач. Це не лише зменшує ефективність, а й може призвести до його перегріву або навіть виходу з ладу.
Ідеальне значення VSWR становить 1:1 — це означає, що вся енергія віддається в ефір без втрат. У реальних антенах прийнятним вважається коефіцієнт до 1,5:1, іноді до 2:1. Чим менше це значення, тим краща узгодженість і тим вищий реальний коефіцієнт корисної дії антени.

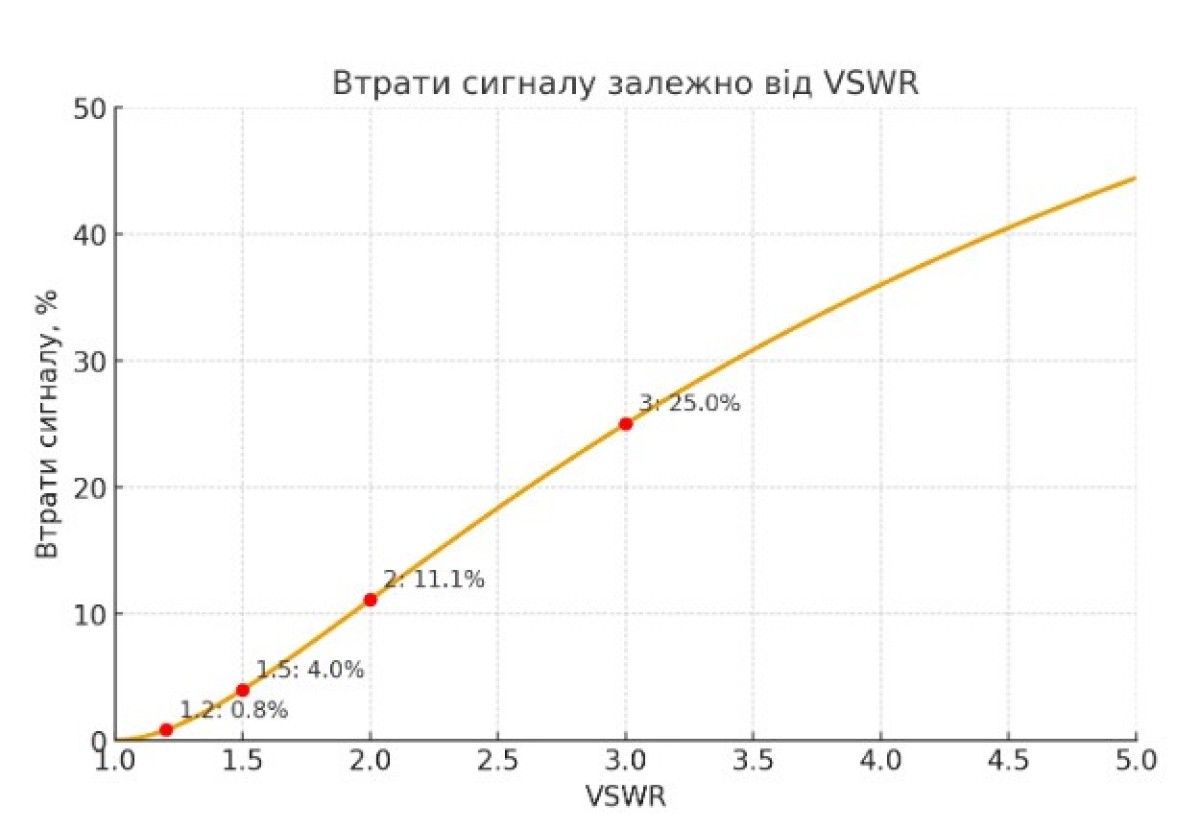

Наприклад, якщо антена має VSWR 1,2, то вона втрачає менше ніж 1% потужності, що практично непомітно. А от при значенні 3:1 втрати вже становитимуть понад 25%, і відчутно вплинуть на дальність та якість сигналу.
У більшості сучасних Wi-Fi антен питання VSWR вирішується ще на етапі проєктування, і користувач не має потреби його вимірювати. Проте для професійних систем — секторних, панельних чи параболічних — цей параметр часто вказується в технічних характеристиках і може стати вирішальним при виборі. Низький VSWR гарантує, що антена ефективно віддаватиме енергію у простір, забезпечуючи стабільний зв’язок навіть у високонавантажених або далеких лінках.
Висновок
Правильний вибір Wi-Fi антени значно підвищує ефективність мережі. Для невеликих квартир підійде проста всеспрямована антена. Для з’єднання будівель або покриття великих територій – спрямовані рішення (панельні, секторні, Ягі чи параболічні). Внутрішні антени забезпечать швидкість і покриття в кімнатах, а зовнішні – витримають негоду і розширять мережу на вулиці. Для малої кількості користувачів достатньо стандартних антен, а для масових сценаріїв потрібна продумана система з секторними чи багатопроменевими антенами.
